悬臂梁传感器MK503

发布时间：2026-06-17 人气：85

产品特点：MK503悬臂梁式称重传感器一端固定一端加载，重心低，安装方便，互换性好。

产品用途：MK503悬臂梁式称重传感器适用于平台秤及配料控制系统等。

量程：2.5kN / 250kg, 5kN / 500kg, 10kN / 1t, 20kN / 2t, 30kN / 3t, 50kN / 5t；

技术参数 / Technical Parameters
额定载荷 Rated capacity	2.5kN / 250kg，5kN / 500kg，10kN / 1t，20kN / 2t，30kN / 3t，50kN / 5t
综合精度 Comprehensive accuracy	≤0.05%F.S	温度补偿范围 Temperature compensated range	-10℃~40℃
输出灵敏度 Output sensitivity	2.0 ± 0.2%mV/V	适用温度范围 Operating temperature range	-20℃~60℃
非线性 Nonlinearity	±0.03%F.S	输出温度影响 Temperature Effect on Output	<0.03%F.S/10℃
滞后 Hysteresis	±0.03%F.S	零点温度影响 Temperature Effect on Zero	<0.03%F.S/10℃
重复性 Repeatability	±0.03%F.S	输入阻抗 Input impedance	385±15Ω
蠕变（30分钟） Creep (30min)	±0.02%F.S/30min	输出阻抗 Output impedance	351±3Ω
零点输出 Zero balance	≤±0.1%F.S	绝缘电阻 Insulation resistance	≥5000MΩ
推荐激励电压 Recommended excitation voltage	10V(DC)	材质 Material	合金钢 Alloy steel
安全过载 Safe overload	120%F.S	防护等级 Protection class	IP68
极限过载 Limit overload	–
接线方式 Cable connection	绿Green: 电源正(E+)，黑Black: 电源负(E-)；白White: 信号正(S+)，红Red: 信号负(S-)

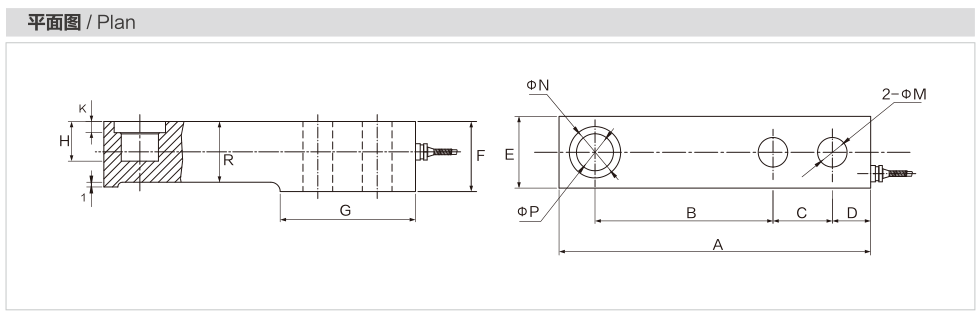

型号 Model	量程(kN) Capacity (kN)	量程(t) Capacity (t)	A	B	C	D	E	F	G	H	K	M	N	P	R
MK503	2.5~10	0.25~1	133.4	76.2	25.4	16.4	30.7	30	57.9	17	4.8	12.7	22	15.9	28
	20	2	136.7	76.2	25.4	16.7	36.8	36.6	57.9	23	9.5	12.7	22	15.9	33
	30	3	139.7	79.2	25.4	16.7	39	36.6	57.9	23	9.5	15	22	15.9	34.5
	50	5	171.5	95.2	38.1	16.7	42.9	43	73.8	29.4	11	19	34.9	22.2	40
